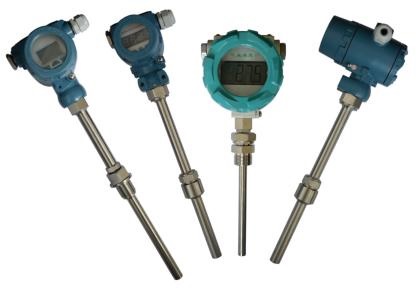

一體化溫度變送器
ZY-SBW 系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： EXdIIBT4、EXdIIBT6 、EXdIICT6。
防護等級： IP54
●技術指標
類 別 | ZY-SBW 模塊式溫變 | ZY-SBW 一體化溫變 |
準 確 度 | 0.2%F.S 0.5%F.S | |
輸 入 | 熱電偶： B 、 S 、 T 、 K 、 J | |
輸 出 | 二線制 4-20mA DC | |
使用溫度 | -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ） | |
溫度影響 | ≤0.05%/ ℃ | |
濕 度 | 5-95%RH | |
現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
顯示精度 | 無 | 數字式： 0.5 級 指針式： 2.0 級 |
負載能力 | < 600 Ω （額定負載 250 Ω ） | |
外形尺寸 | 44×18 | 70 ×100（中繼器） |
●選型表
型號 | 類別 | 感溫元件 | 現場顯示 | 安裝固定 | 接線盒 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
ZY-SBW | 一體化溫度變送器 | |||||||||
R | 熱電偶 | |||||||||
Z | 熱電阻 | |||||||||
P | 熱電偶分度號：S | |||||||||
R | 熱電偶分度號：B | |||||||||
M | 熱電偶分度號：N | |||||||||
N | 熱電偶分度號：K | |||||||||
E | 熱電偶分度號：E | |||||||||
F | 熱電偶分度號：J | |||||||||
C | 熱電偶分度號：T | |||||||||
P | 熱電阻-Pt100 | |||||||||
C | 熱電阻-Cu50 | |||||||||
O | 空白為不帶現場顯示 | |||||||||
Y | 數碼管（液晶）顯示 | |||||||||
H | 帶HART協議（液晶） | |||||||||
W | 無固定裝置 | |||||||||
GL | 固定螺紋 | |||||||||
HF | 活動法蘭 | |||||||||
GF | 固定法蘭 | |||||||||
HG | 活絡管接頭式 | |||||||||
GLZ | 固定螺紋錐形式 | |||||||||
ZG | 直形管接頭式 | |||||||||
GLG | 固定螺紋管接頭式 | |||||||||
HLG | 活動螺紋管接頭式 | |||||||||
P | 防噴式 | |||||||||
S | 防水式 | |||||||||
B | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高鋁質管 | |||||||||
3 | Ф20高鋁質管 | |||||||||
B | 隔爆 | |||||||||
無 | 普通元件 | |||||||||
K | 鎧裝元件 | |||||||||
F | 防腐型材質:316 | |||||||||
F4 | 防腐型:不銹鋼襯四氟 | |||||||||
N | 耐磨型 | |||||||||
ZY-SBW | R | N | YH | GL | B | 0 | B | K | F | 典型型號選型 |
一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
