產品展示
雙金屬溫度計

雙金屬溫度計

0.00
0.00

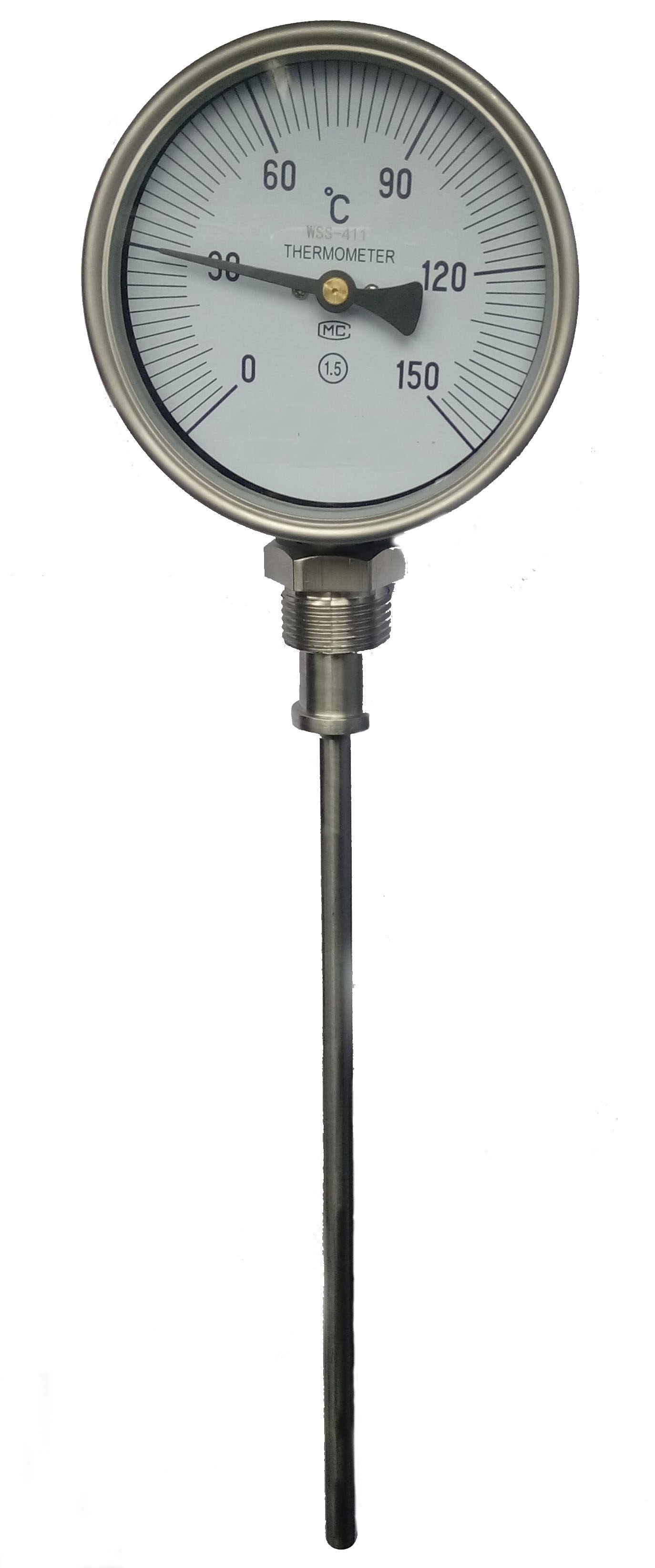

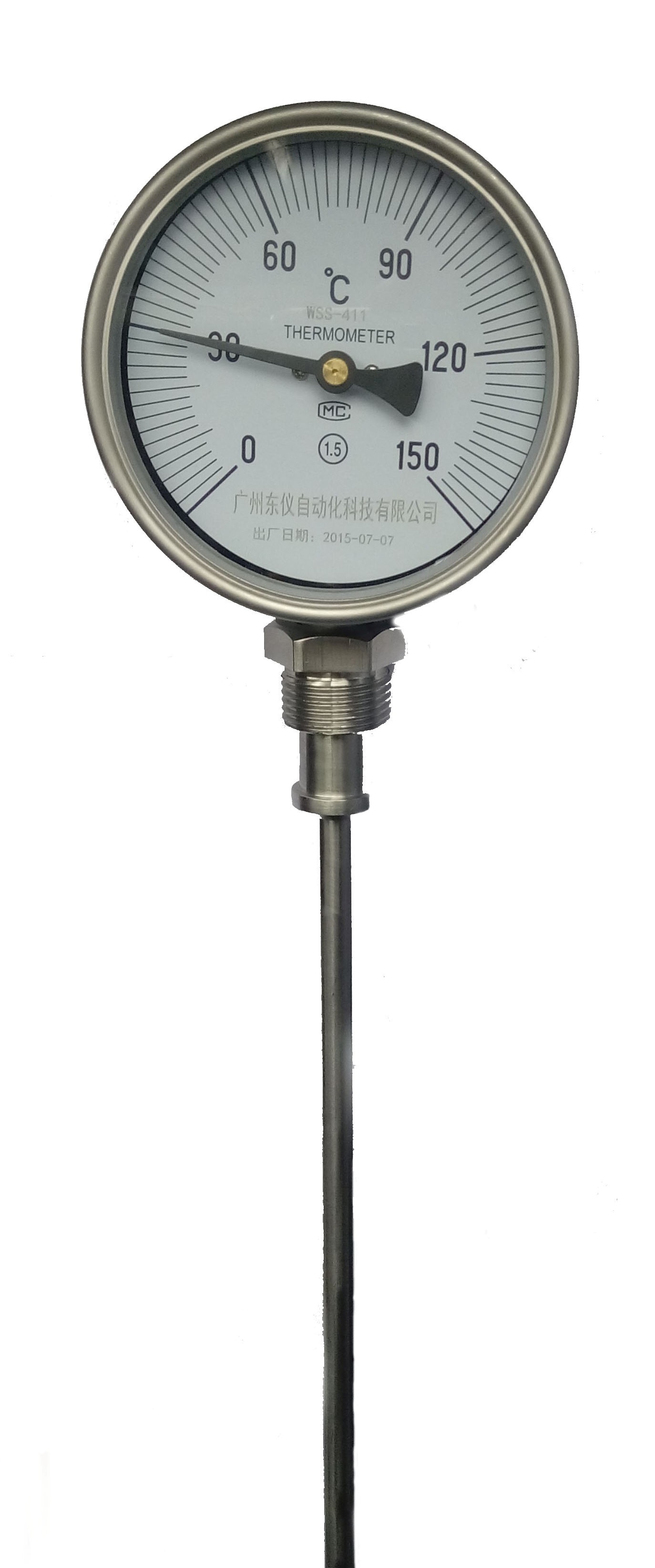

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表,雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
工作原理
    雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998  GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2

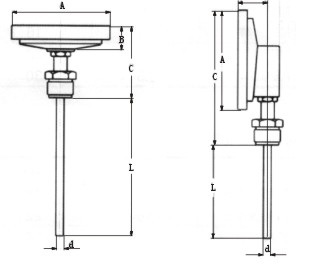

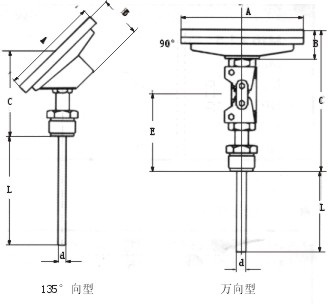

外形及尺寸

形式

A

B

C

E

L

d

軸向型

65

23

73

-

75
  100
  150
  200
  300
  400
  500
  750
  1000

Φ6
  Φ8
  Φ10

105

23

73

-

155

23

73

-

徑向型

65

50

110

34

105

50

110

34

105

50

110

34

135°向型

105

23

85

-

155

23

85

-

萬向型

105

23

178

120

155

23

178

120


安裝固定形式
可動外螺紋管接頭

M

H

SW

d

M16×1.5

12

18

Φ6
    Φ8
    Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30


可動內螺紋管接頭


M

H

SW

d

M16×1.5

12

18

Φ6
    Φ8
    Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30


固定螺紋管接頭


M

H

SW

d

M16×1.5

12

18

Φ6
    Φ8
    Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30






卡套螺紋接頭


M

H

SW

d

M12×1.5

15

19

Φ6

M16×1.5

15

22

Φ8

M20×1.5

16

24

Φ10

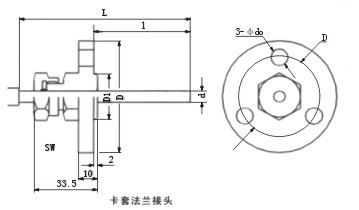

卡套法蘭接頭

D

D0

D1

SW

d0

d

Φ60

Φ42

Φ24

Φ22

Φ9

Φ8 Φ10

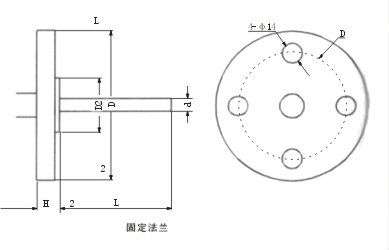

固定法蘭

D

D1

D2

H

d0

d

Φ105

Φ75

Φ55

Φ16

Φ14

Φ8
  Φ10


備注：可提供ANSI、JB、HG等標準法蘭。

型號及規格
軸向型雙金屬溫度計

型號

測溫范圍

精度等級

保護管材料

規格

安裝固定形式

D

L

WSS-300

-80～+40
  -40～+80
  0～50
  0～100
  0～150
  0～200
  0～300

1.5

1Cr18Ni9Ti
  304
  316
  316L
  哈氏C-276

Φ60

75
  100
  150
  200
  300
  400
  500
  750
  1000

無固定裝置

WSS-400

Φ100

WSS-500

Φ150

WSS-301

Φ60

可動外螺紋

WSS-401

Φ100

WSS-501

Φ150

WSS-302

Φ60

可動內螺紋

WSS-402

Φ100

WSS-502

Φ150

WSS-303

Φ60

固定螺紋

WSS-403

Φ100

WSS-503

Φ150

WSS-304

Φ60

固定法蘭

WSS-404

Φ100

WSS-504

Φ150

WSS-305

Φ60

卡套螺紋

WSS-405

Φ100

WSS-505

Φ150

WSS-306

Φ60

WSS-406

Φ100

卡套法蘭

WSS-506

Φ150


徑向型雙金屬溫度計

型號

測溫范圍

精度等級

保護管材料

規格

安裝固定形式

D

L

WSS-310

-80～+40
  -40～+80
  0～50
  0～100
  0～150
  0～200
  0～300
  0～400
  0～500

1.5

1Cr18Ni9Ti
  304
  316
  316L
  哈氏C-276

Φ60

75
  100
  150
  200
  300
  400
  500
  750
  1000

無固定裝置

WSS-410

Φ100

WSS-510

Φ150

WSS-311

Φ60

可動外螺紋

WSS-411

Φ100

WSS-511

Φ150

WSS-312

Φ60

可動內螺紋

WSS-412

Φ100

WSS-512

Φ150

WSS-313

Φ60

固定螺紋

WSS-413

Φ100

WSS-513

Φ150

WSS-314

Φ60

固定法蘭

WSS-414

Φ100

WSS-514

Φ150

WSS-315

Φ60

卡套螺紋

WSS-415

Φ100

WSS-515

Φ150

WSS-316

Φ60

WSS-416

Φ100

卡套法蘭

WSS-516

Φ150


135°向型雙金屬溫度計

型號

測溫范圍

精度等級

保護管材料

規格

安裝固定形式

D

L

WSS-420

-80～+40
  -40～+80
  0～50
  0～100
  0～150
  0～200
  0～300
  0～400
  0～500

1.5

1Cr18Ni9Ti
  304
  316
  316L
  哈氏C-276

Φ100

75
  100
  150
  200
  300
  400
  500
  750
  1000

無固定裝置

WSS-520

Φ150

WSS-421

Φ100

可動外螺紋

WSS-521

Φ150

WSS-422

Φ100

可動內螺紋

WSS-522

Φ150

WSS-423

Φ100

固定螺紋

WSS-523

Φ150

WSS-424

Φ100

固定法蘭

WSS-524

Φ150

WSS-425

Φ100

卡套螺紋

WSS-525

Φ150

WSS-426

Φ100

卡套法蘭

WSS-526

Φ150


萬向型雙金屬溫度計

型號

測溫范圍

精度等級

保護管材料

規格

安裝固定形式

D

L

WSS-480

-80～+40
  -40～+80
  0～50
  0～100
  0～150
  0～200
  0～300
  0～400
  0～500

1.5

1Cr18Ni9Ti
  304
  316
  316L
  哈氏C-276

Φ100

75
  100
  150
  200
  300
  400
  500
  750
  1000

無固定裝置

WSS-580

Φ150

WSS-481

Φ100

可動外螺紋

WSS-581

Φ150

WSS-482

Φ100

可動內螺紋

WSS-582

Φ150

WSS-483

Φ100

固定螺紋

WSS-583

Φ150

WSS-484

Φ100

固定法蘭

WSS-584

Φ150

WSS-485

Φ100

卡套螺紋

WSS-585

Φ150

WSS-486

Φ100

卡套法蘭

WSS-586

Φ150


備注：
選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級



選型表

ZY-


廠家編號

系列號

WSS


雙金屬溫度計

表盤公稱直徑

06


Φ60

10


Φ100

15


Φ150

表盤形式

Z


軸向（直型）

Y


徑向（角型）

C


135°向（鈍角型）

D


萬向（可調角型）

安裝固定形式

W


無固定裝置

WL


可動外螺紋

NL


可動內螺紋

GL


固定螺紋

GF


固定法蘭

KL


卡套螺紋

KF


卡套法蘭

保護形式

P


普通型

W


防護型

F


防腐型
