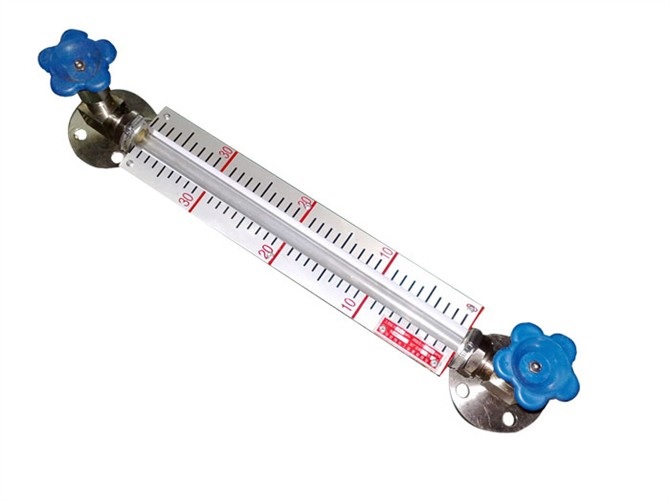

玻璃管液位計
工作原理與結構

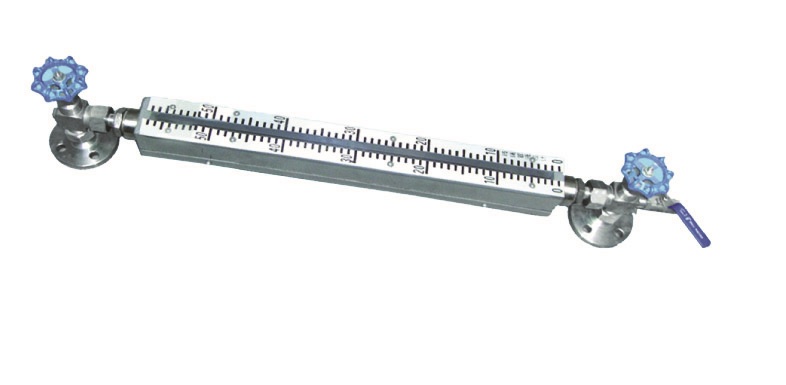

玻璃管液位計是基于連通器原理設計的，由玻璃管構成的液體通路。通路經接管用法蘭或錐管螺紋與被測容器連接構成連通器，透過玻璃管觀察到的液面與容器內的液面相同即液位高度。管式液位計主要由玻璃管、保護套、上下閥門及連接法蘭（或螺紋）等組成。液位計改變零件的材料或增加一些附屬部件，即可達到防腐或保溫的功能。
適用范圍及特點
本產品選用優質石英玻璃管，具有優良的性能（如耐高溫、高壓等）。另外具有結構簡單、經濟實用、安裝方便、工作可靠、使用壽命長等優點。
作為基本的液位指示液位計，本產品廣泛運用于在最簡單液位測量場合和自動化程度不很高的大型工程項目中液位的測量和監測。
主要技術參數：
環境溫度：-20～80℃
相對濕度：5%～100%（包括直接濕）
環境壓力：86kPa～108 kPa
公稱長度：500、600、800、1000、1100、1200、1400、1700mm
工作壓力：1.6~6.3MPa
工作溫度：0～100℃（普通型）
-20～80℃(防霜型)
0～250℃(工作壓力不超過2.5MPa)
針型閥自動關閉壓力：≥0.2MPa
伴熱管工作壓力：≤0.6Mpa
型號說明
ZY-BGUL | 廠家編號 | |||||||||||
1 | 普通型 | 結構類型 | ||||||||||
2 | 防腐型 | |||||||||||
3 | 其它型 | |||||||||||
代碼 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 量程相關 （mm） | ||||
安裝中心距 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | |||||
標尺刻度范圍 | 320 | 420 | 620 | 820 | 1020 | 1220 | 1420 | |||||
A | 法蘭連接 | 連接方式 | ||||||||||
B | 螺紋連接 | |||||||||||
C | 其他形式 | |||||||||||
1 | 碳鋼 | 接觸介質部件材質 | ||||||||||
2 | 不銹鋼及聚四氟 乙烯 (防腐型) | |||||||||||
1 | 無附屬裝置 | 附屬裝置 | ||||||||||
2 | 帶夾套 | |||||||||||
3 | 兩端有針型閥 | |||||||||||
4 | 帶節流裝置 | |||||||||||
