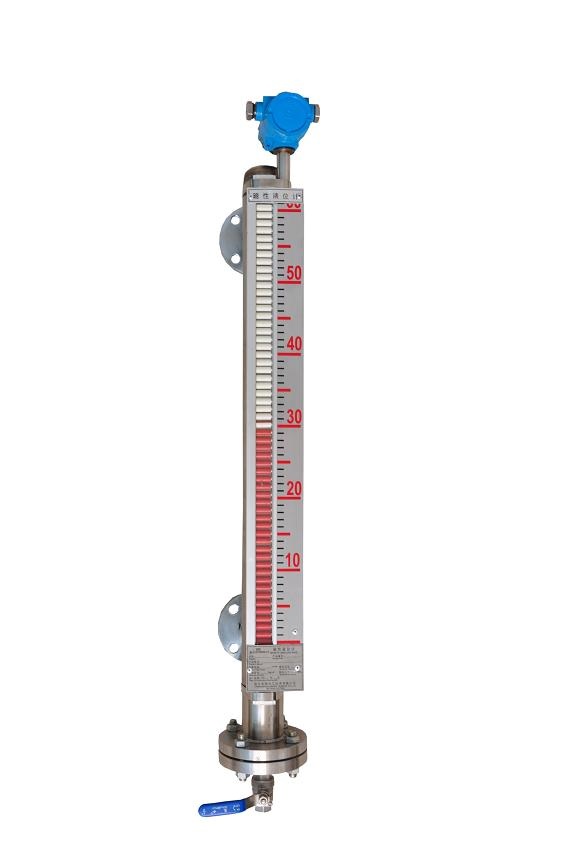

磁翻板液位計
主要原理
磁翻板液位計也稱為磁性浮子液位計，它是基于阿基米德定理，磁性浮子在液位計中產生的浮力和重力平衡，浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合驅動指示器內的紅白翻柱翻轉180度，當液位上升時，翻柱由白色變成紅色，當液位下降時，翻柱由紅色變成白色，指示器的紅、白交界處為容器內介質液位的實際高度。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠距離的液位指示、檢測、控制、記錄的完美結合。
適用范圍及特點
本液位計是在積極借鑒國內外同類產品的基礎上，通過公司技術人員精心設計而成，并采用優質磁鋼和電子元件，使產品具有高密封防泄漏、結構簡單、顯示醒目、讀數直觀、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?？梢詮V泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
主要技術參數：
環境溫度：-20～80℃
相對濕度：5%～100%（包括直接濕）
環境壓力：86kPa～108 kPa
測量范圍：0～12米（超過6m時，使用法蘭連接）
顯示精度：±10mm
介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa
介質溫度：-120～450℃（類型可選）
介質密度：≥.0.5g/cm3
介質粘度： ≤0.05Pa·S
接液材質：不銹鋼304、不銹鋼316、Ti等
連接法蘭：按用戶所需，有多種選擇
報警開關
觸點容量：AC220V 0.5A
輸出形式：常開或常閉信號
電氣壽命：＞10萬次
最大負載電流：1A
最大接觸電阻：150mΩ
變送輸出模塊
輸出信號：4～20mA/ HART
負載電阻：500Ω（在24VDC供電時）
供電電源：DC24V、50mA
環境溫度：-40～60℃
出 線 口：M20×1.5（內）
防爆形式：隔爆型 Ex dⅡBT4、ExdIICT6
型號與說明
ZY-UHZ | 廠家編號 | |||||||||
P | 普通型 | 基本類型 | ||||||||
F | 防腐型 | |||||||||
R | 伴熱型（分為蒸汽伴熱RI和電伴熱RII） | |||||||||
S | 防霜型 | |||||||||
T | 高溫型 | |||||||||
B | 防爆型（Bd為隔爆型、Bi為本安型） | |||||||||
D | 頂裝型 | |||||||||
Y | 高壓型 | |||||||||
H | 高溫高壓型 | |||||||||
L | 超低溫型 | |||||||||
1 | 0.45-0.51 | 介質密度 (g∕cm3) | ||||||||
2 | 0.51-0.65 | |||||||||
3 | 0.65-0.75 | |||||||||
4 | 0.75-0.9 | |||||||||
5 | 0.9-1.0 | |||||||||
6 | 1.0-1.8 | |||||||||
代號 | 含義 | 4 | 4.0 | 過程壓力 （MPa） | ||||||
0 | 常壓 | 5 | 6.3 | |||||||
1 | 1.0 | 6 | 10.0 | |||||||
2 | 1.6 | 7 | 15.0 | |||||||
3 | 2.5 | 8 | 其他 | |||||||
0 | 304 | 主體材質
| ||||||||
1 | 316/316L | |||||||||
2 | PVC/ UPVC | |||||||||
3 | 內襯F4或PE | |||||||||
4 | 其他 | |||||||||
0 | 翻柱現場顯示型 | 顯示方式 | ||||||||
1 | 變送輸出型 | |||||||||
2 | 翻柱附帶變送輸出型 | |||||||||
3 | 其他型 | |||||||||
0 | 無報警點 | 報警代號 | ||||||||
1 | 有一個報警點 | |||||||||
2 | 有兩個報警點 | |||||||||
3 | 其他 | |||||||||
X | 其他內容 如：量程(L) | 其他選項 | ||||||||
