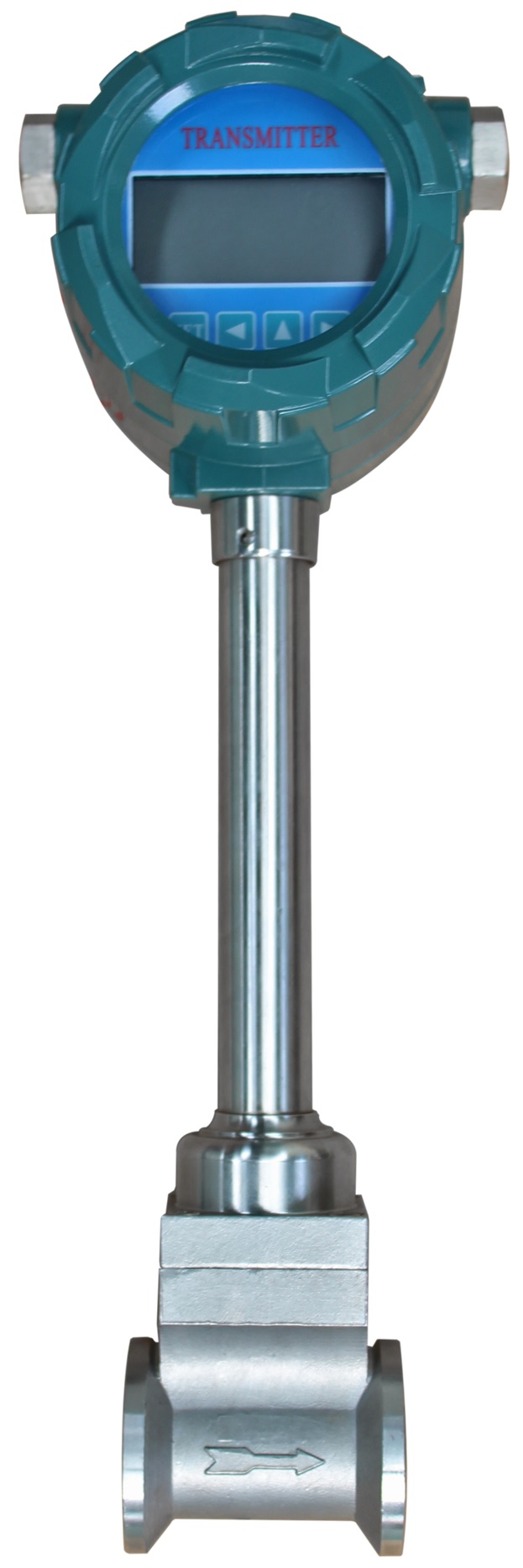

渦街流量計
工作原理

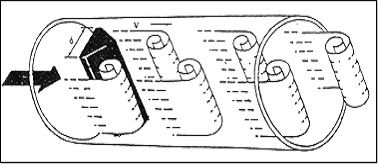

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
圖(一)
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：f－發生體一側產生的卡門旋渦頻率 ； St－斯特羅哈爾數（無量綱數）
V－流體的平均流速； d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

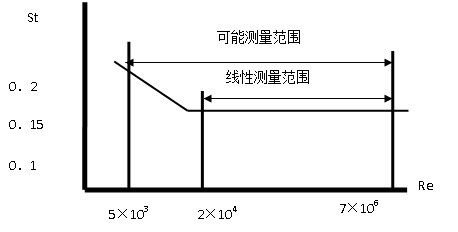

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
線性測量范圍 |
圖（二）
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3） ;N＝脈沖個數 Q＝體積流量（m3）
主要技術參數
公稱通徑 | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力 | DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度 | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1%FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
流量計的口徑選擇：
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | |
25 | 1.2～16 | 25～336
| 8.8～55 | 190～1140 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87
| 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～17000 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 | 協議 | ||
選型表
廠家編號 | ZY-LUBG | ||||||||
公稱通經（mm） | 15 | DN15 | 125 | DN125 | 600 | DN600 | 2000 | DN2000 | |
20 | DN20 | 150 | DN150 | 700 | DN700 | ||||
25 | DN25 | 200 | DN200 | 800 | DN800 | ||||
32 | DN32 | 250 | DN250 | 900 | DN900 | ||||
40 | DN40 | 300 | DN300 | 1000 | DN1000 | ||||
50 | DN50 | 350 | DN350 | 1200 | DN1200 | ||||
65 | DN65 | 400 | DN400 | 1400 | DN1400 | ||||
80 | DN80 | 450 | DN450 | 1600 | DN1600 | ||||
100 | DN100 | 500 | DN500 | 1800 | DN1800 | ||||
結構類型 | F | 分體顯示 | |||||||
Y | 一體顯示 | ||||||||
連接方式 | F | 法蘭連接 | |||||||
KF | 卡裝法蘭連接 | ||||||||
C | 插入式 | ||||||||
被測介質 | Y | 液體 | |||||||
Q | 氣體 | ||||||||
S | 飽和蒸汽 | ||||||||
O | 過熱蒸汽 | ||||||||
介質額定壓力（MPa） | 10 | 1.0 | |||||||
16 | 1.6 | ||||||||
25 | 2.5 | ||||||||
40 | 4.0 | ||||||||
XX | 特殊定制 | ||||||||
供電電壓 | A | DC12-36V | |||||||
B | 3.6V電池（現場顯示） | ||||||||
輸出信號 | F | 脈沖輸出無顯示 | |||||||
D | 電流輸出帶顯示 | ||||||||
H | HART/RS485/RS232 | ||||||||
功能類型 | P | 帶壓力補償 | |||||||
T | 帶溫度補償 | ||||||||
PT | 帶溫度及壓力補償 | ||||||||
W | 無補償 | ||||||||
其他 | 防爆要求等 | ||||||||
