測量原理

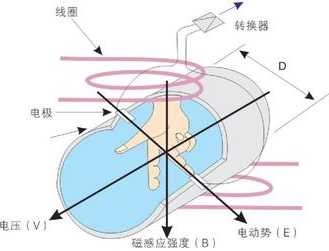

電磁流量計由傳感器和轉換器兩大部分組成。傳感器典型結構如下圖所示，測量管上下裝有勵磁線圈，由轉換器提供勵磁電流產生磁場充滿測量管道，一對或多對電極裝在測量管內壁（與磁場方向垂直）與液體接觸來檢測并引出感應電動勢，通過電纜送到轉換器進行信號處理，測量管內壁安裝有絕緣襯里，形成高阻抗非磁性測量管道。襯里與被測流體接觸，不同腐蝕性、磨損性和溫度的流體選用不同類型的襯里。

智能電磁流量計測量原理是基于法拉第電磁感應定律：導電液體在磁場中做切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：

E=KBVD

式中：   K 儀表常數

B 磁感應強度

V 測量管道截面內的平均流速

D 測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動在測量電極上感應出一個與平均流速成正比的電壓，由此可以得出通過管道的體積流量為：

Q=πDE/4KB

式中：  Q   體積流量

E    感應電壓

由此式可知，當測量管結構、磁場感應強度一定時，體積流量與感應電勢成正比。測量出感應電壓就可得到流進管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4~20mA、頻率信號或Hart通訊協議的輸出。

主要技術參數

1、制造標準：JB/T9248-1999

2、測量流速：0.3-12m/s（擴展0.1-15m/s）

3、公稱通徑：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

4、精確度：0.5%、0.2%（定制）

5、公稱壓力：

          1.6MPA(DN10-300)

          1.0MPA(DN300-1200)

          0.6MPA(DN1400-2000)

          其它規格和標準可按用戶要求定做

6、電極形式和材料：

      電極形式可分為標準型、刮刀型、可拆卸型、帶接地電極。

      電極及接地電極材料有含鉬不銹鋼，哈氏合金B、哈氏合金C、鈦、鉭、鉑依合金等。

7、本體和法蘭材料：碳鋼（可定制304不銹鋼，316不銹鋼等材料）

8、防護等級： IP65； IP67；IP68

9、防爆標準：ExdIICT6 GB

10、轉換器供電電源：220v±20%，24VDC和電池供電三種可選

11、襯里材料：氯丁橡膠，氟塑料，聚氨酯橡膠等

12、安裝連接形式：法蘭連接；螺紋連接；法蘭夾持；衛生型卡箍快裝；高壓油任連接等

13、流量計結構形式：一體型；分體型；插入式（DN150以上可定制）

14、功耗：＜0.65W

15、轉換器顯示界面：中英文LCD界面顯示（可定制其他語言）瞬時、累積流量，流量單位可選擇

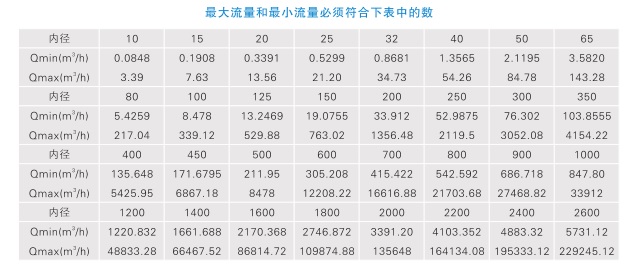

流量計口徑的選擇：

選型表
